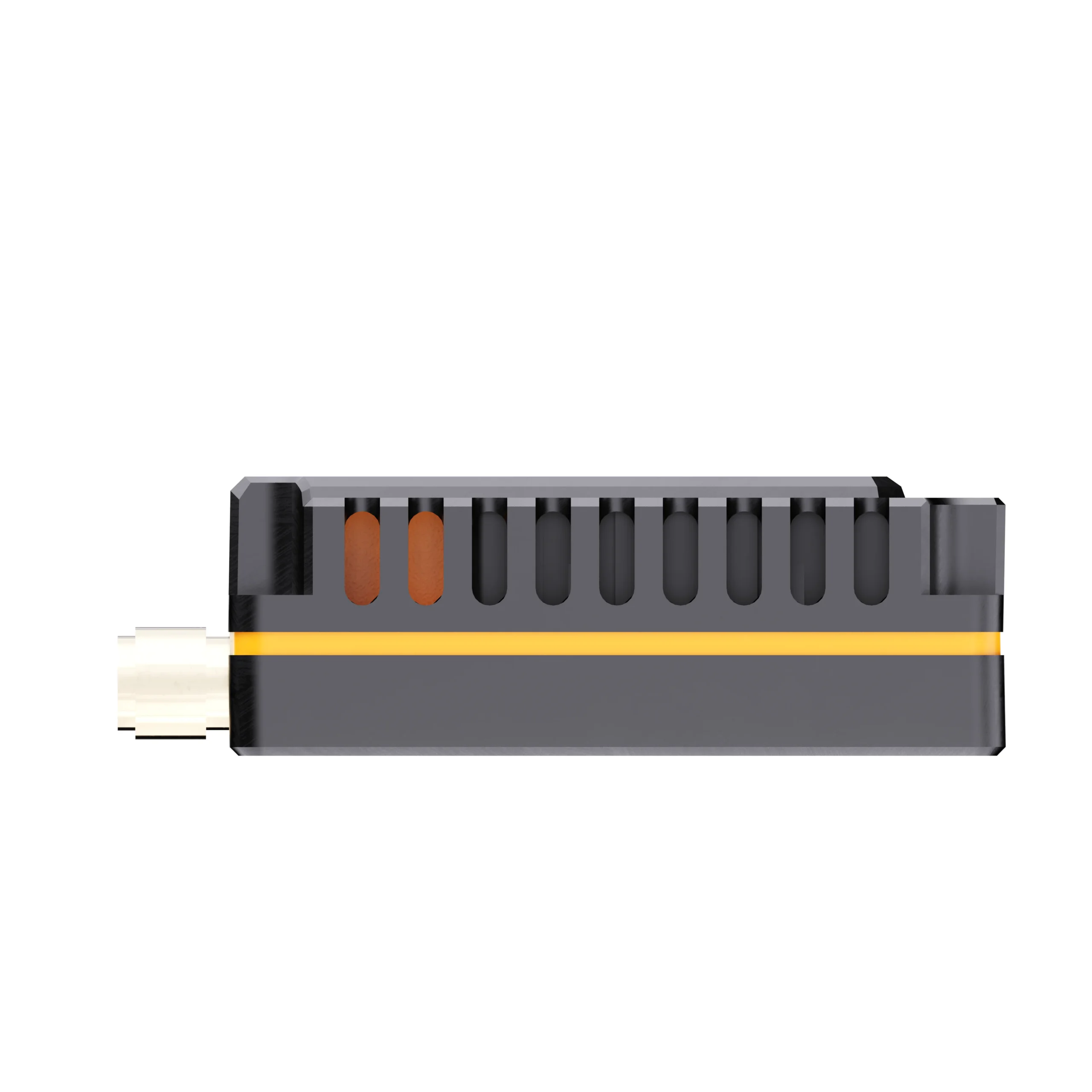

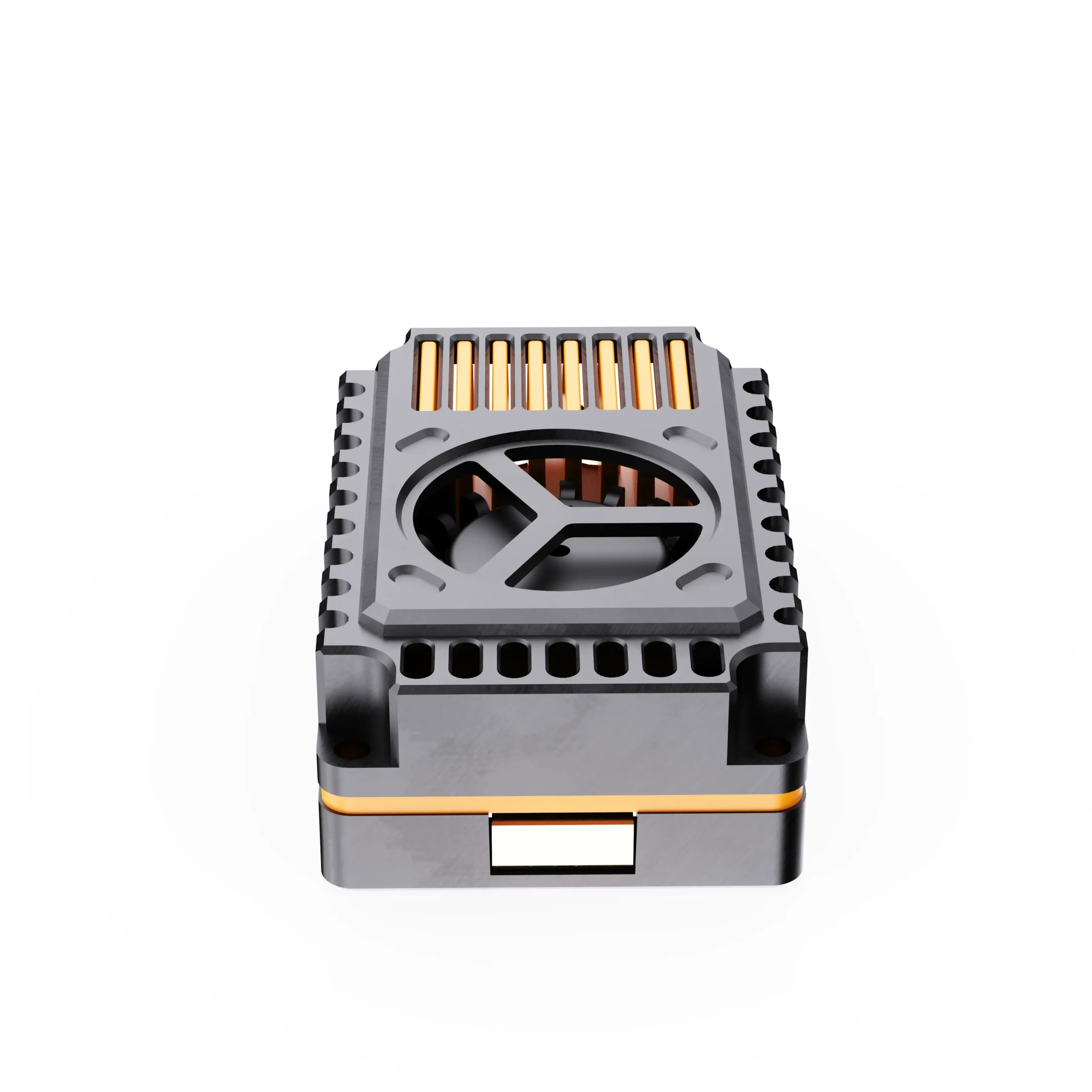

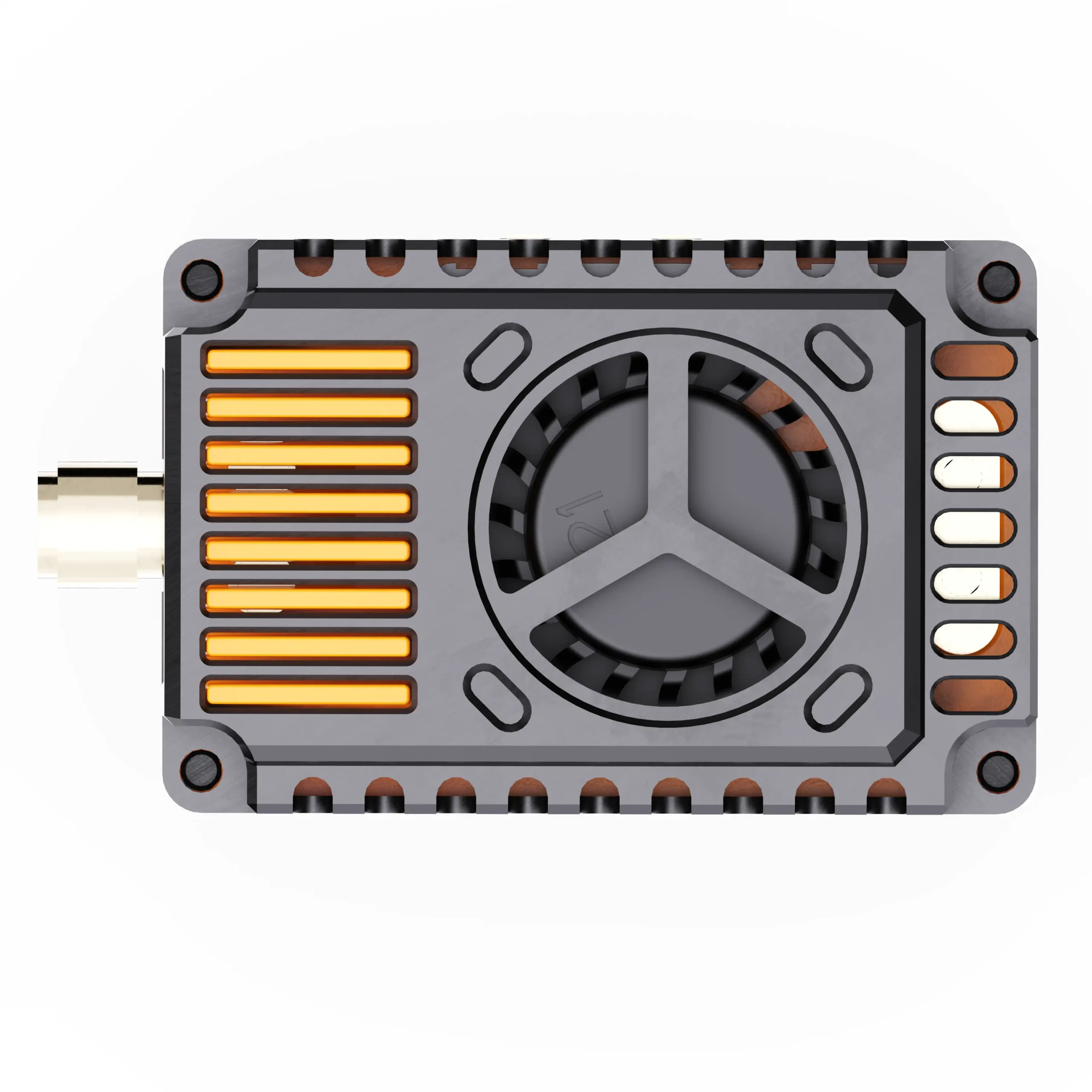

DMKR 4,9–7,2 ГГц 4 Вт 176-канальный аналоговый FPV-видеопередатчик VTX с настраиваемой частотой

Аналоговый FPV-видеопередатчик 4,9–7,2 ГГц 4 Вт со 176-канальной архитектурой и поддержкой ввода пользовательской частоты. Регулируемая выходная мощность 0 мВт–4 Вт и управление по IRC Tramp.

Получить мгновенную цену
OEM и ODM

Собственное производство

Полный контроль над производством

Проверенная аппаратная разработка

Протестировано для стабильной работы

Надежные FPV-компоненты

Надежность ключевых компонентов

Ранний доступ к технологиям

Опережайте рынок

Технические характеристики

Детали

Вес 6907076 кг
Выходная мощность

0 мВт / 25 мВт / 2 Вт / 4 Вт
Частота

4,9–7,2 ГГц
Каналы

176 каналов
Протокол управления

IRC-Tramp
Монтажные отверстия

20 × 20 мм
Антенный разъем

SMA
Вес

26 г
Размеры

53 × 28,85 × 16 мм

Описание

Результаты выборочной проверки выходной мощности VTX на соответствующих частотах приведены ниже:

A1-6110 A2-6130 A3-6150 A4-6170 A5-6190 A6-6210 A7-6230 A8-6250
36.7dBm 36.7dBm 36.7dBm 36.7dBm 36.8dBm 36.8dBm 36.7dBm 36.7dBm
B1-6270 B2-6290 B3-6310 B4-6330 B5-6350 B6-6370 B7-6390 B8-6410
36.6dBm 36.6dBm 36.6dBm 36.6dBm 36.6dBm 36.6dBm 36.6dBm 36.6dBm
C1-6430 C2-6450 C3-6470 C4-6490 C5-6510 C6-6530 C7-6550 C8-6570
36.5dBm 36.6dBm 36.5dBm 36.6dBm 36.7dBm 36.7dBm 36.8dBm 36.8dBm
D1-6590 D2-6610 D3-6630 D4-6650 D5-6670 D6-6690 D7-6710 D8-6730
36.8dBm 36.8dBm 36.7dBm 36.7dBm 36.8dBm 36.8dBm 36.9dBm 37dBm
E1-6750 E2-6770 E3-6790 E4-6810 E5-6830 E6-6850 E7-6870 E8-6890
36.9dBm 36.8dBm 36.8dBm 37dBm 37dBm 37dBm 37dBm 37dBm
F1-6910 F2-6930 F3-6950 F4-6970 F5-6990 F6-7010 F7-7030 F8-7050
37.1dBm 37dBm 37dBm 36.9dBm 36.8dBm 36.7dBm 36.dBm 36.8dBm
G1-7070 G2-7090 G3-7110 G4-7130 G5-7150 G6-7170 G7-7190 G8-7210
36.9dBm 36.8dBm 36.7dBm 36.6dBm 36.5dBm 36.3dBm 36.2dBm 36.1dBm
H1-6115 H2-6265 H3-6425 H4-6585 H5-6745 H6-6905 H7-7065 H8-7185
36.7dBm 36.7dBm 36.6dBm 36.8dBm 36.9dBm 37.1dBm 36.8dBm 36.2dBm
I1-5865 I2-5845 I3-5825 I4-5805 I5-5785 I6-5765 I7-5745 I8-5725
37dBm 37dBm 37dBm 37dBm 37.2dBm 37.1dBm 37.1dBm 37dBm
J1-5733 J2-5752 J3-5771 J4-5790 J5-5809 J6-5828 J7-5847 J8-5866
37dBm 37dBm 37.1dBm 37.2dBm 37.2dBm 37.2dBm 37.2dBm 37.2dBm
K1-5705 K2-5685 K3-5665 K4-5645 K5-5885 K6-5905 K7-5925 K8-5945
37dBm 36.9dBm 36.9dBm 36.9dBm 36.4dBm 36.3dBm 36.3dBm 36.2dBm
L1-5740 L2-5760 L3-5780 L4-5800 L5-5820 L6-5840 L7-5860 L8-5880
37.1dBm 37.2dBm 37.3dBm 37.3dBm 37dBm 37dBm 37dBm 37dBm
M1-5658 M2-5695 M3-5732 M4-5769 M5-5806 M6-5843 M7-5880 M8-5917
37dBm 37dBm 37.1dBm 37.2dBm 37.3dBm 37dBm 37dBm 36.9dBm
N1-5362 N2-5399 N3-5436 N4-5473 N5-5510 N6-5547 N7-5584 N8-5621
36.2dBm 36.2dBm 36.4dBm 36.4dBm 36.4dBm 36.5dBm 36.7dBm 36.8dBm
O1-4990 O2-5020 O3-5050 O4-5080 O5-5110 O6-5140 O7-5170 O8-5200
36dBm 36dBm 36.1dBm 36.1dBm 36dBm 36dBm 36.1dBm 36.1dBm
P1-5333 P2-5373 P3-5413 P4-5453 P5-5493 P6-5533 P7-5573 P8-5613
36.1dBm 36.1dBm 36.3dBm 36.3dBm 35.3dBm 36.4dBm 36.5dBm 36.7dBm
Q1-4867 Q2-4884 Q3-4921 Q4-4958 Q5-4995 Q6-5032 Q7-5069 Q8-5099
35.2dBm 35.2dBm 35.3dBm 35.7dBm 35.8dBm 36dBm 36dBm 36dBm
R1-5325 R2-5348 R3-5366 R4-5384 R5-5402 R6-5420 R7-5438 R8-5456
36dBm 36.1dBm 36.1dBm 36.2dBm 36.2dBm 36.3dBm 36.3dBm 36.3dBm
S1-5474 S2-5492 S3-5510 S4-5528 S5-5546 S6-5564 S7-5582 S8-5600
36.4dBm 36.4dBm 36.4dBm 36.4dBm 36.5dBm 36.5dBm 36.6dBm 36.7dBm
T1-5653 T2-5693 T3-5733 T4-5773 T5-5813 T6-5853 T7-5893 T8-5933
37dBm 37dBm 37dBm 37.2dBm 37.3dBm 37dBm 37dBm 36.9dBm
U1-5960 U2-5980 U3-6000 U4-6020 U5-6040 U6-6060 U7-6080 U8-6100
36.9dBm 36.9dBm 36.9dBm 36.8dBm 36.7dBm 36.7dBm 36.7dBm 36.7dBm
V1-6002 V2-6028 V3-6054 V4-6080 V5-6106 V6-6132 V7-6158 V8-6184
36.9dBm 36.8dBm 36.7dBm 36.7dBm 36.6dBm 36.6dBm 36.6dBm 36.6dBm

Обзор

Этот аналоговый видеопередатчик 4,9–7,2 ГГц разработан для БПЛА-систем, которым требуется гибкая настройка частоты и работа за пределами стандартных FPV-диапазонов.

Благодаря расширенному частотному диапазону и поддержке ввода пользовательской частоты модуль позволяет выполнять системное RF-развертывание, адаптированное под конкретные требования проекта.

Благодаря собственной разработке и постоянной доработке конструкция поддерживает кастомизацию и системную интеграцию, что делает модуль подходящим для проектов OEM и ODM на различных платформах БПЛА.

Поддержка пользовательской частоты

Передатчик поддерживает пользовательскую настройку частоты в пределах рабочего диапазона, позволяя вводить частоту напрямую через системы полетного контроллера.

В отличие от передатчиков с фиксированными каналами, такая конструкция обеспечивает гибкое планирование частот с учетом требований развертывания, условий помех или нормативных ограничений.

Эта функция особенно полезна для:

  • Проектов, где требуется работа на нестандартных частотах
  • Многосистемных развертываний с частотным разделением
  • Заказных RF-решений связи

RF-характеристики

Модуль работает в широком частотном диапазоне и поддерживает архитектуру с большим количеством каналов для гибкого RF-развертывания.

Выходная мощность регулируется до 4 Вт, что позволяет настраивать модуль для тестирования, стандартной эксплуатации или сценариев передачи с повышенной мощностью.

Питание и интеграция

Модуль поддерживает входное напряжение DC 7–36 В и совместим с распространенными аккумуляторными системами БПЛА, что позволяет выполнять прямую интеграцию без дополнительной стабилизации напряжения.

Протокол IRC Tramp позволяет удаленно настраивать частоту и мощность через полетный контроллер или OSD-интерфейс, повышая эффективность конфигурации.

Эксплуатационные примечания

  • Перед включением питания необходимо установить антенну
  • Обеспечьте достаточное охлаждение при работе на высокой мощности
  • Перед подключением проверьте правильность входного напряжения
  • Избегайте неправильного подключения проводов, чтобы предотвратить повреждение модуля

Сравнение


Подробнее
Подробнее
Частота 4,9–7,2 ГГц 4,9–7,2 ГГц
Пользовательская частота ✔︎ ✔︎
Каналы 176 каналов 176 каналов
Выходная мощность 0 мВт / 25 мВт / 2000 мВт / 4000 мВт 0 мВт / 25 мВт / 3 Вт / 7 Вт / 10 Вт
Протокол управления IRC Tramp IRC Tramp
Монтажные отверстия 20 × 20 мм 20 × 20 мм
Антенный разъем SMA SMA
Вес 26 г 60 г
Размеры 53 × 28,85 × 16 мм 65,8 × 37,3 × 19,3 мм
