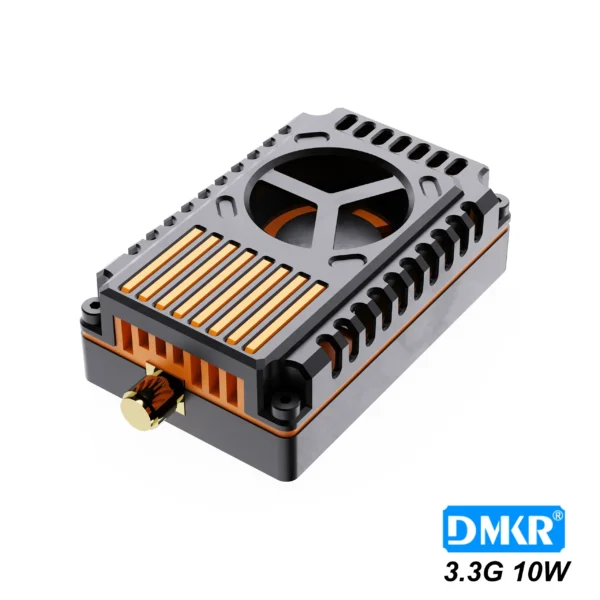

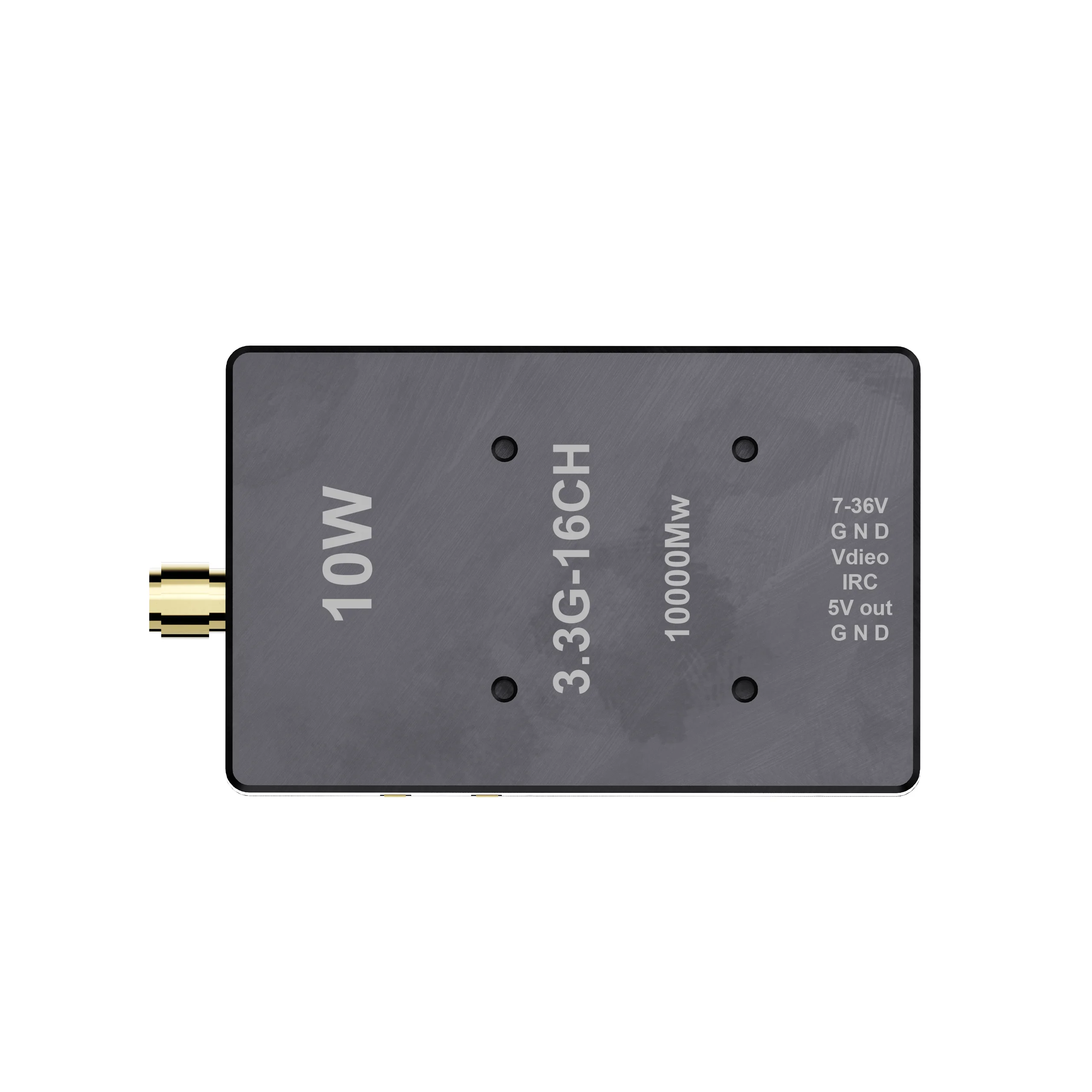

DMKR 3,3 ГГц 10 Вт 16-канальный аналоговый FPV-видеопередатчик VTX

Обзор

Этот аналоговый видеопередатчик 3,3 ГГц разработан для сверхмощных систем видеопередачи БПЛА, работающих в нестандартных частотных условиях.

Благодаря RF-выходу мощностью до 10 Вт модуль предназначен для применений, где требуется максимальная передающая способность, стабильный выходной сигнал и системная интеграция в сложных условиях эксплуатации.

Благодаря собственной разработке и постоянной доработке конструкция поддерживает кастомизацию и системную интеграцию, что делает модуль подходящим для проектов OEM и ODM на различных платформах БПЛА.

RF-характеристики

Передатчик работает в диапазоне 3170–3470 МГц и поддерживает 16 выбираемых каналов для гибкого использования частот.

RF-выходная мощность регулируется на нескольких уровнях (1 Вт / 2,5 Вт / 5 Вт / 7,5 Вт / 10 Вт), что позволяет настраивать модуль в соответствии с требованиями системы и условиями эксплуатации.

Высокомощная конструкция подходит для сценариев, где дальность передачи, проникновение сигнала и устойчивость к помехам являются критически важными факторами.

Питание и интеграция

Модуль поддерживает входное напряжение DC 15–36 В, что позволяет напрямую интегрировать его с широким диапазоном аккумуляторных систем БПЛА.

Протокол IRC Tramp поддерживается для удаленной настройки частоты и мощности через полетный контроллер или OSD-интерфейс.

Эксплуатационные примечания

• Перед включением питания необходимо установить антенну
• Обеспечьте достаточное охлаждение при работе на высокой мощности
• Перед подключением проверьте правильность входного напряжения
• Избегайте неправильного подключения проводов, чтобы предотвратить повреждение модуля
