DMKR 7,2 ГГц 4 Вт 64-канальный аналоговый FPV-видеопередатчик VTX

Обзор

Этот аналоговый видеопередатчик 7,2 ГГц разработан для высокомощной видеопередачи БПЛА и гибкого многодиапазонного RF-развертывания.

Благодаря RF-выходу мощностью до 4 Вт и расширенному частотному охвату модуль предназначен для применений, где требуется высокая передающая способность, адаптивный выбор частот и стабильная работа в сложных условиях.

Благодаря собственной разработке и постоянной доработке конструкция поддерживает кастомизацию и системную интеграцию, что делает модуль подходящим для проектов OEM и ODM на различных платформах БПЛА.

RF-характеристики

Передатчик работает в диапазоне 6110–7210 МГц и поддерживает 64 доступные частотные точки, предоставляя системным интеграторам больше гибкости при планировании каналов в специализированных RF-средах.

Выходная мощность регулируется между 25 мВт, 2 Вт и 4 Вт, что позволяет настраивать модуль для тестирования, работы на средней мощности или задач передачи с повышенной мощностью.

Питание и интеграция

Модуль поддерживает входное напряжение DC 7–36 В и совместим с аккумуляторными системами 2–8S, что позволяет напрямую интегрировать его в различные платформы питания БПЛА.

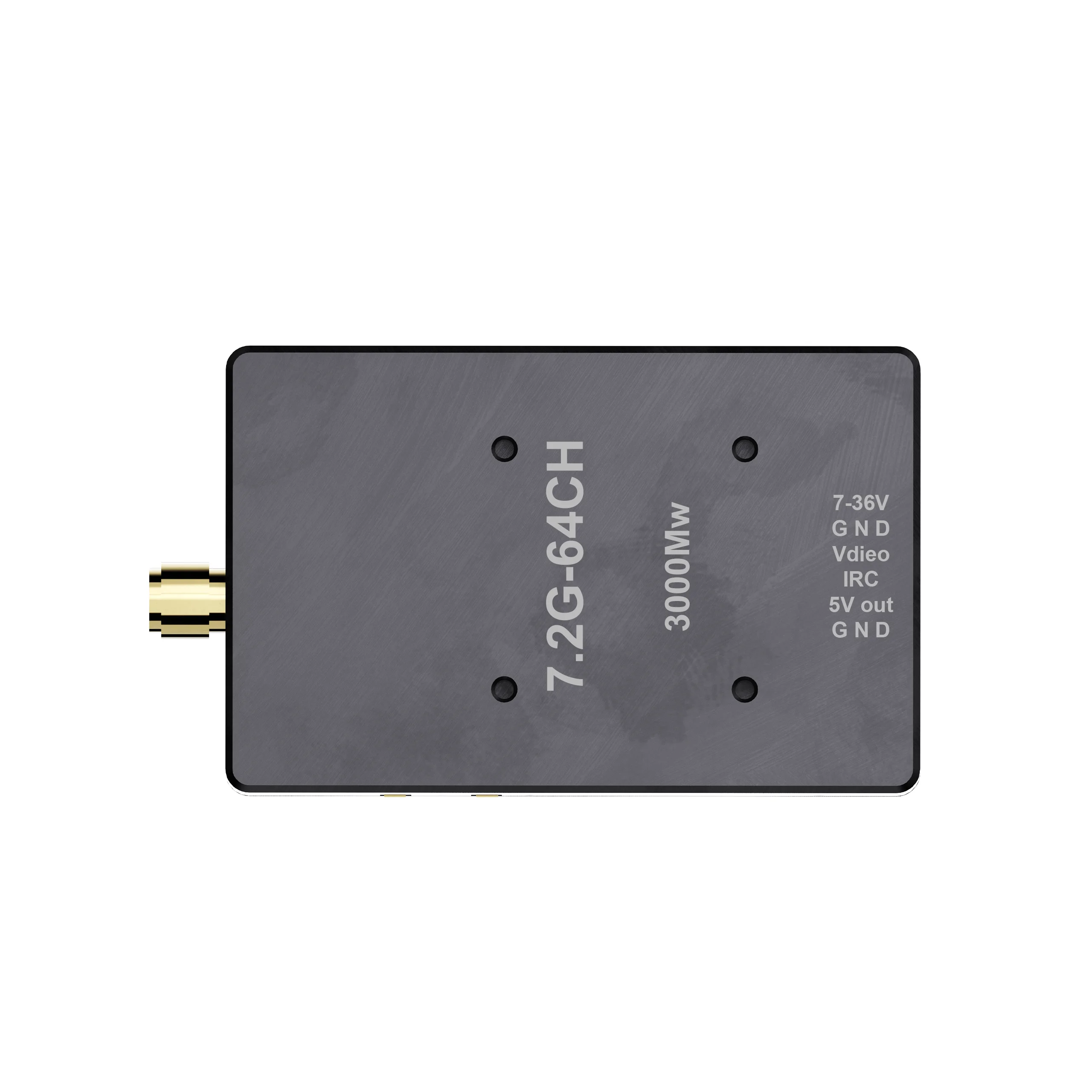

Интерфейс подключения 6P 1.0 поддерживает вход питания, видеосигнал, управление IRC, выход 5 В и подключение земли, что упрощает интеграцию в БПЛА- и FPV-системы.

Эксплуатационные примечания

• Перед включением питания необходимо установить антенну
• Обеспечьте достаточное охлаждение при работе на высокой мощности
• Перед подключением проверьте правильность входного напряжения
• Избегайте неправильного подключения проводов, чтобы предотвратить повреждение модуля
