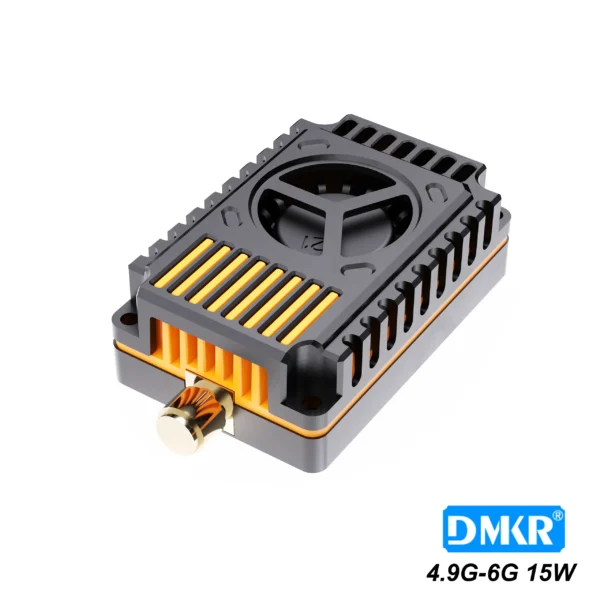

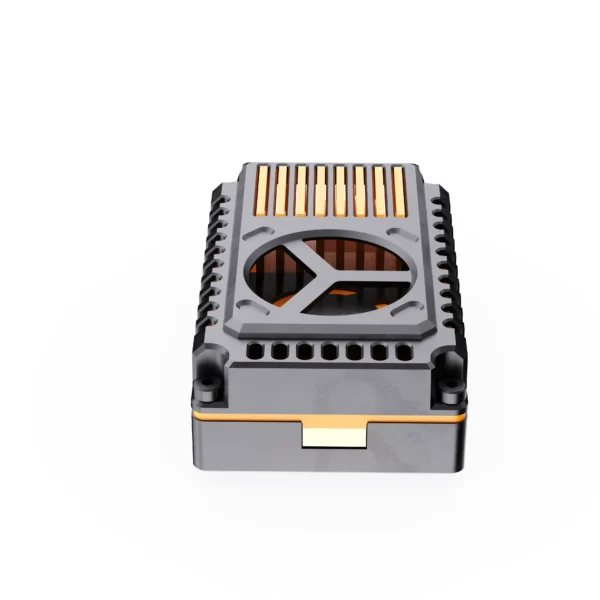

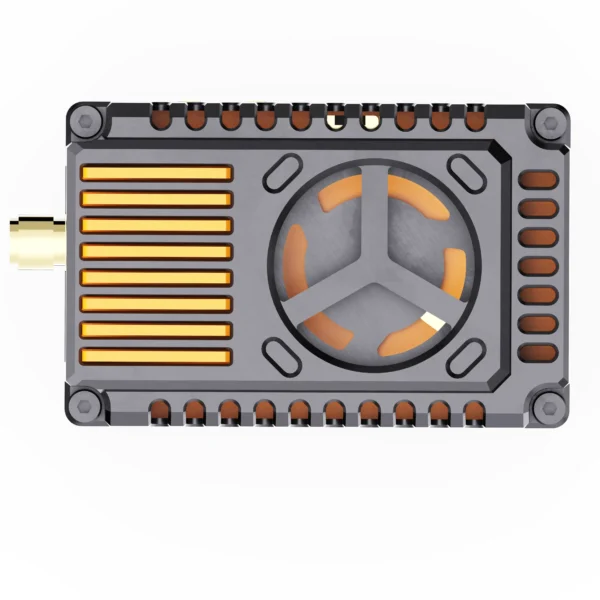

DMKR 4,9–6 ГГц 15 Вт 80-канальный аналоговый FPV-видеопередатчик VTX

Обзор

Этот аналоговый видеопередатчик 4,9–6 ГГц разработан для сверхмощной видеопередачи БПЛА и гибкого многодиапазонного RF-развертывания.

Благодаря RF-выходу мощностью до 15 Вт и расширенному частотному охвату модуль предназначен для применений, где требуется максимальная передающая способность, адаптивный выбор частот и стабильная работа в сложных условиях.

Благодаря собственной разработке и постоянной доработке конструкция поддерживает кастомизацию и системную интеграцию, что делает модуль подходящим для проектов OEM и ODM на различных платформах БПЛА.

RF-характеристики

Передатчик работает в диапазоне 4867–5945 МГц и поддерживает 96 выбираемых каналов в нескольких частотных диапазонах.

По сравнению со стандартными передатчиками с фиксированным диапазоном расширенный частотный охват обеспечивает гибкое распределение каналов и лучшую адаптацию в условиях с высоким уровнем помех.

Благодаря регулируемой RF-выходной мощности (1 Вт / 4 Вт / 8 Вт / 12 Вт / 15 Вт) модуль можно настраивать как для испытаний на малой дальности, так и для сценариев передачи с повышенной мощностью.

Питание и интеграция

Модуль поддерживает входное напряжение DC 7–36 В, что позволяет напрямую интегрировать его с широким диапазоном аккумуляторных систем БПЛА.

Протокол IRC Tramp поддерживается для удаленной настройки частоты и мощности через полетный контроллер или OSD-интерфейс.

Эксплуатационные примечания

• Перед включением питания необходимо установить антенну
• Обеспечьте достаточное охлаждение при работе на высокой мощности
• Перед подключением проверьте правильность входного напряжения
• Избегайте неправильного подключения проводов, чтобы предотвратить повреждение модуля
