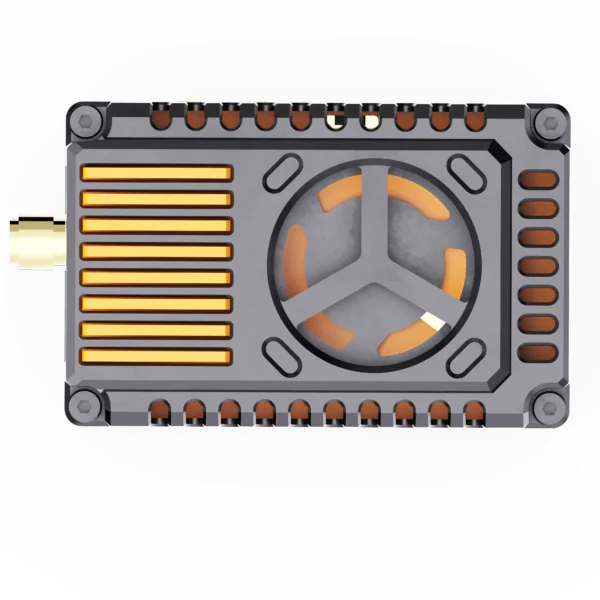

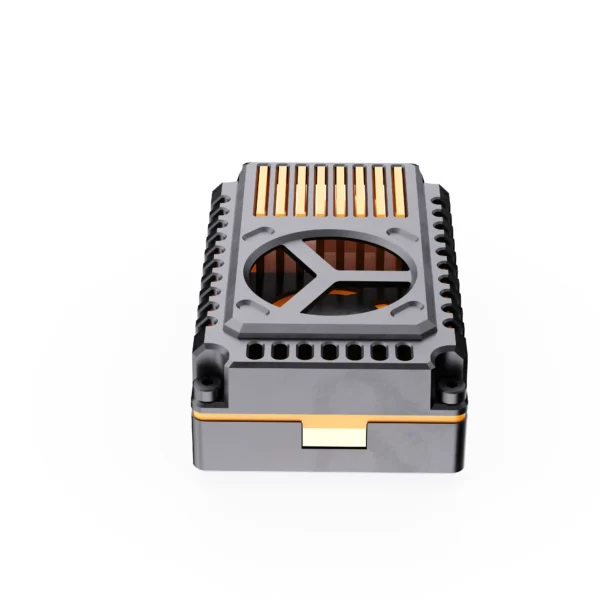

DMKR 4,9–7,2 ГГц 10 Вт 176-канальный аналоговый FPV-видеопередатчик VTX с настраиваемой частотой

Обзор

Этот аналоговый видеопередатчик 4,9–7,2 ГГц разработан для БПЛА-систем, которым требуется гибкая настройка частоты и работа за пределами стандартных FPV-диапазонов.

Благодаря расширенному частотному диапазону и поддержке ввода пользовательской частоты модуль обеспечивает системное RF-развертывание, адаптированное под конкретные требования проекта.

Благодаря собственной разработке и постоянной доработке конструкция поддерживает кастомизацию и системную интеграцию, что делает модуль подходящим для проектов OEM и ODM на различных платформах БПЛА.

Поддержка пользовательской частоты

Передатчик поддерживает пользовательскую настройку частоты в пределах рабочего диапазона, позволяя напрямую вводить частоту через системы полетного контроллера.

В отличие от передатчиков с фиксированными каналами, эта конструкция обеспечивает гибкое частотное планирование с учетом требований развертывания, условий помех или регуляторных ограничений.

Эта функция особенно полезна для:

• Проектов, требующих работы на нестандартных частотах
• Многосистемных развертываний с частотным разделением
• Заказных RF-решений для связи

RF-характеристики

Модуль работает в широком частотном диапазоне и поддерживает архитектуру с большим количеством каналов для гибкого RF-развертывания.

Выходная мощность регулируется до 10 Вт, что позволяет настраивать модуль для тестирования, стандартной эксплуатации или сценариев передачи с повышенной мощностью.

Питание и интеграция

Модуль поддерживает входное напряжение DC 15–36 В и совместим с распространенными аккумуляторными системами БПЛА, что позволяет выполнять прямую интеграцию без дополнительной стабилизации напряжения.

Протокол IRC Tramp позволяет удаленно настраивать частоту и мощность через полетный контроллер или OSD-интерфейс, повышая эффективность конфигурации.

Эксплуатационные примечания

• Перед включением питания необходимо установить антенну
• Обеспечьте достаточное охлаждение при работе на высокой мощности
• Перед подключением проверьте правильность входного напряжения
• Избегайте неправильного подключения проводов, чтобы предотвратить повреждение модуля
