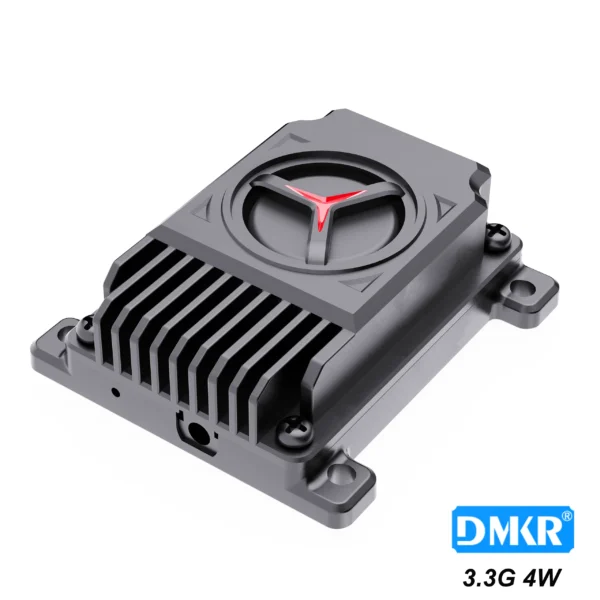

DMKR 3,3 ГГц 4 Вт 16-канальный аналоговый FPV-видеопередатчик VTX

Обзор

Этот аналоговый видеопередатчик 3,3 ГГц разработан для систем дальней видеопередачи БПЛА с акцентом на высокую RF-мощность, стабильность системы и гибкую интеграцию.

Благодаря собственной разработке и постоянной доработке конструкция поддерживает кастомизацию и системную интеграцию, что делает модуль подходящим для проектов OEM и ODM на различных платформах БПЛА.

RF-характеристики

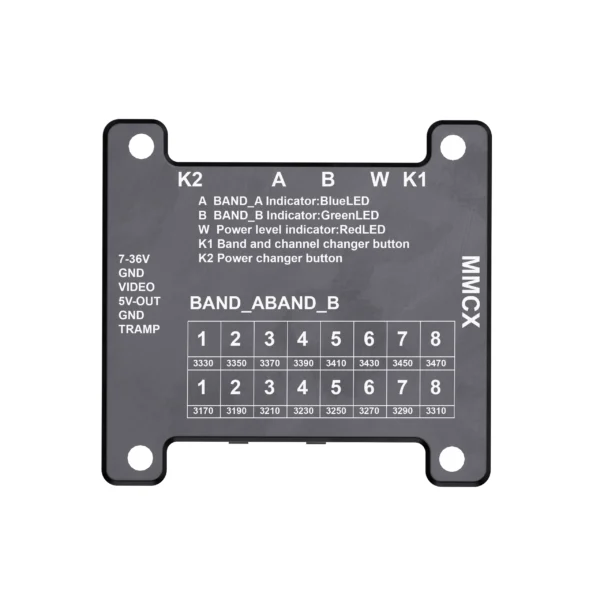

Передатчик работает в диапазоне 3170–3470 МГц и поддерживает 16 выбираемых каналов для гибкого использования частот.

Благодаря регулируемой RF-выходной мощности до 4 Вт (25 мВт / 2 Вт / 4 Вт) модуль подходит как для испытаний на низкой мощности, так и для сценариев передачи с высокой мощностью.

По сравнению с версиями меньшей мощности увеличенный RF-выход подходит для применений, где требуется более широкое покрытие сигнала или повышенная стабильность передачи.

Питание и интеграция

Модуль поддерживает входное напряжение DC 7–36 В и совместим с аккумуляторными системами 2–8S, что позволяет выполнять прямую интеграцию без дополнительной стабилизации напряжения.

Протокол IRC Tramp поддерживается для удаленной настройки частоты и мощности через полетный контроллер или OSD-интерфейс.

Стандартный интерфейс 6P упрощает системную интеграцию питания, видео и управляющих сигналов.

Эксплуатационные примечания

• Перед включением питания необходимо установить антенну
• Обеспечьте достаточное охлаждение при работе на высокой мощности
• Перед подключением проверьте правильность входного напряжения
• Избегайте неправильного подключения проводов, чтобы предотвратить повреждение модуля
